管桁架结构质量如何把关？

为满足现代化大跨度建筑的修建，组合式巨型钢管桁架大量运用于建筑之中，该结构主要以大型螺旋焊接钢管为主要受力构件，以彩钢瓦作为屋顶及墙面的主要外部覆盖结构。对于封闭的料场，管桁架结构从材料采购、制作安装、后期维修等方面均较网架结构具有明显优势。

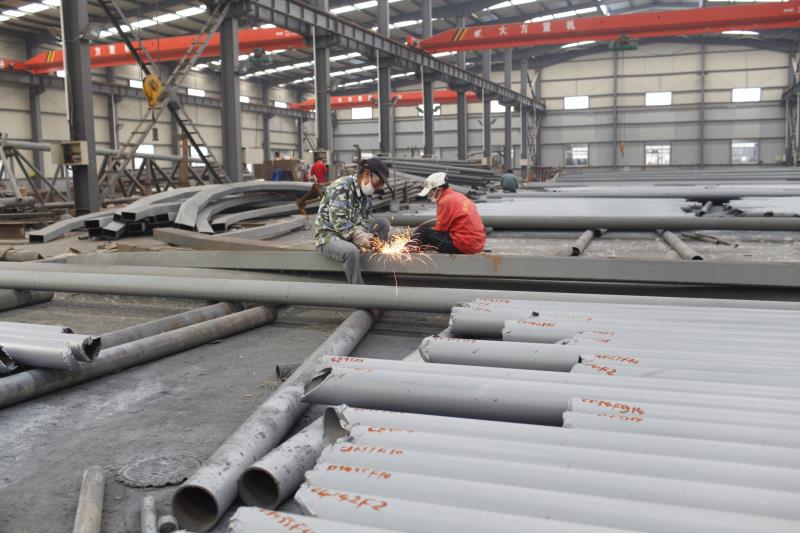

七子管桁架工程——管桁架加工现场

管桁架结构与开口截面（H型钢和I字钢）钢桁架相比，其截面绕中和轴分布较均匀，使得该结构形式具有良好的抗压、抗弯扭及抗剪性能和较大的刚度。同时，管桁架结构无需增设节点板，构造简单，制作与安装方便。

焊接要领

选择适当焊接材料、方法、参数。焊接工艺评定应以可靠的焊接性能为依据。焊接工艺评定验证施工单位拟定的焊接工艺的正确性，并评定试焊单位能力。焊接工艺评定所用设备、仪表应处于正常工作状态，钢材、焊接材料需符合相应标准。焊接的无损检测，管桁架节点部位的焊缝形式复杂，焊接位置多变，对于一个贯口而言，就有平、立、仰三种焊接位置，三种坡口角度。所以对于焊接必须采取严格的检测措施，才能保证焊接质量。

质量控制

对于桁架而言，腹杆众多，交汇部位的焊缝密集，交汇点多，如果不采取措施，焊缝收缩会对拱的失高产生影响。

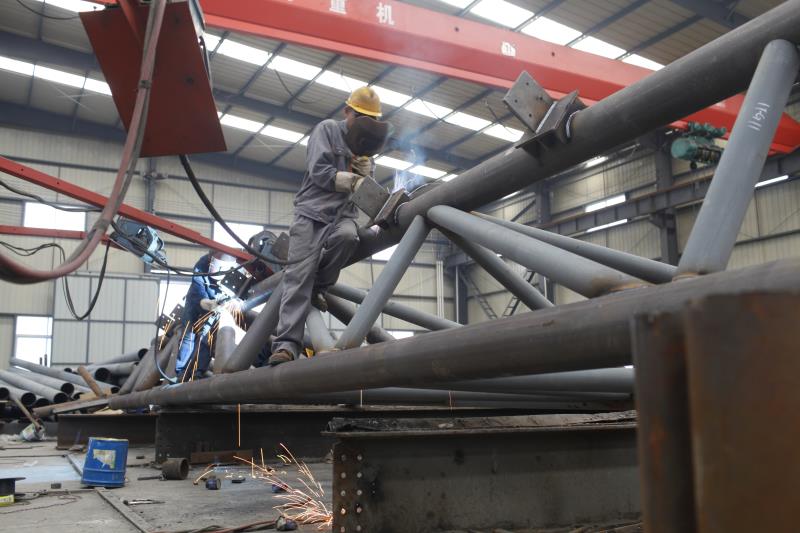

七子管桁架工程——桁架加工现场

采用氩弧焊打底，由于电弧受到氩气流的压缩与冷却作用，电弧集中，热影响区小，焊接变形较小。随后跟进二氧化碳气保焊后续焊层。

上弦与下弦同时施焊，使变形抵消。焊接完毕，对弦杆弧度进行检验。

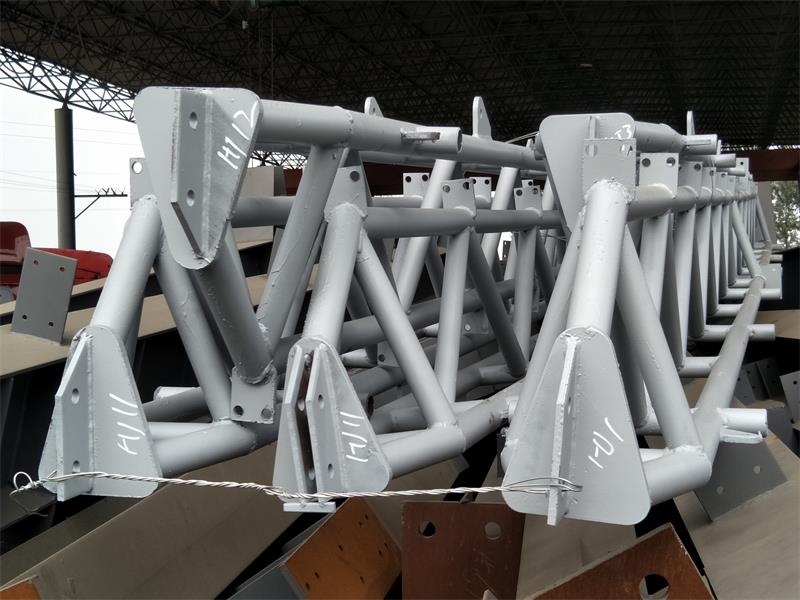

七子管桁架工程——桁架

控制要点

在整个吊装过程中，两台起重机的吊钩滑轮组，都应保持垂直状态。管桁架的下弦两端捆绑溜绳，以便在管桁架的吊装过程中控制管桁架的摆动，避免与吊车的吊杆和周围其他设施碰撞发生事故。
