网架结构的分类

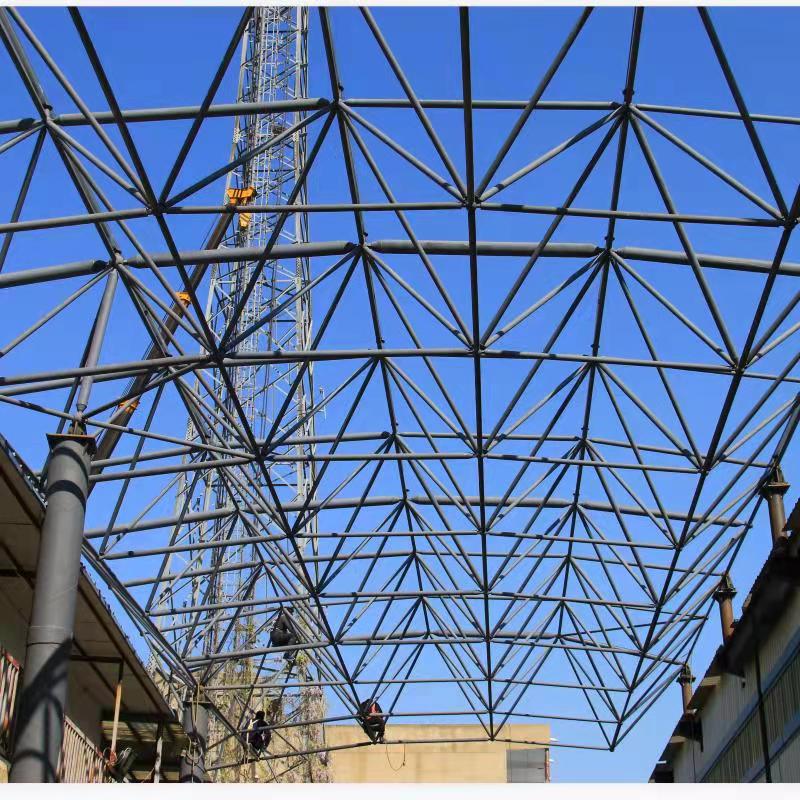

(1)双层网架是由上弦层、下弦层和腹杆层组成的空间结构，是最常用的一种网架结构。双层网架结构的形式很多，目前常用的平板网架有交叉桁架体系和空间桁架体系两大类。前者是由一些平行弦的平面桁架组成，杆件较多，但刚度也较大；后者是由一些锥体形成的空间桁架，杆件较少，因而刚度也较小；特别是抽去局部锥体后组成的网架杆件更少，构造特别简单，不过刚度也因此而减弱；所以这类平板网架只适用于中小跨度的建筑物。

(2)三层网架是由上弦层、中弦层、下弦层、上腹杆层和下腹杆层等组成的空间结构。其特点是：提高网架高度，减小网格尺寸；减少弦杆内力，根据资料表明，三层网架比双层网架弦杆内力降低25%~60%，扩大螺栓球节点应用范围；减少腹杆长度，一般情况下，三层网架腹杆长度仅为双层网架腹杆长度的一半，便于制作和安装。

三层网架也存在不足之处：节点和杆件数量增多，中层节点上的连接和杆件较密。计算表明：当网架跨度大于50m时，三层网架用钢量比双层网架用钢量省，且随跨度增加用钢量降低越显著。

(3)组合网架是根据不同材料各自的物理力学性质，使用不同的材料组成网架的基本单元，继而形网架结构。一般是利用钢筋混凝土板良好的受压性能替代上弦杆。这种网架结构形式的刚度大，适用于荷载较大的大跨度结构。
