管桁架基本知识

  管桁架结构——杆件截面为圆钢管或方钢管的桁架结构
    相贯线——两立体相交后,表面上的一系列共有点的集合,一般表现为封闭的空间曲线。

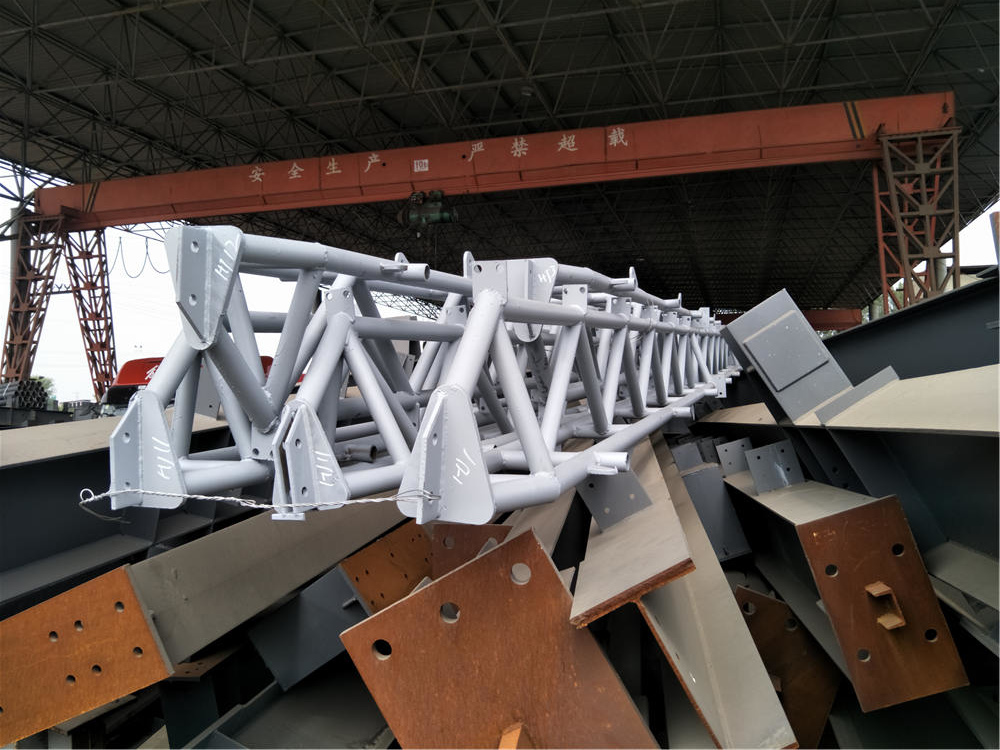

    近年来,管桁结构(也称钢管桁架结构、管桁架管结构)在大跨空间结构中得到了广泛应用。管桁结构的结构体系为平面或空间桁架,与一般桁架的区别在于连接节点的方式不同。网架结构采用螺栓球或焊接空心球节点,屋架经常采用板型节点,而管桁结构在节点处采用与杆件直接焊接的相贯节点(或称管节点)。  管桁架.jpg

在相贯节点处,只有在同一轴线上的两个主管贯通,其余杆件(即支管)通过端部相贯线加工后,直接焊接在贯通杆件(即主管)的外表面上,非贯通杆件在节点部位可能有一定间隙(间隙型节点),也可能部分重叠(搭接型节点)。相贯线切割曾被视为是难度较高的制造工艺,因为交汇钢管的数量、角度、尺寸的不同使得相贯线形态各异,而且坡口处理困难。但随着多维数控切制技术的发展,这些难点已被克服。目前国内-些企业装备了这一技术设备,相贯节点桁架结构在大跨度建筑中得到了前所未有的应用。
