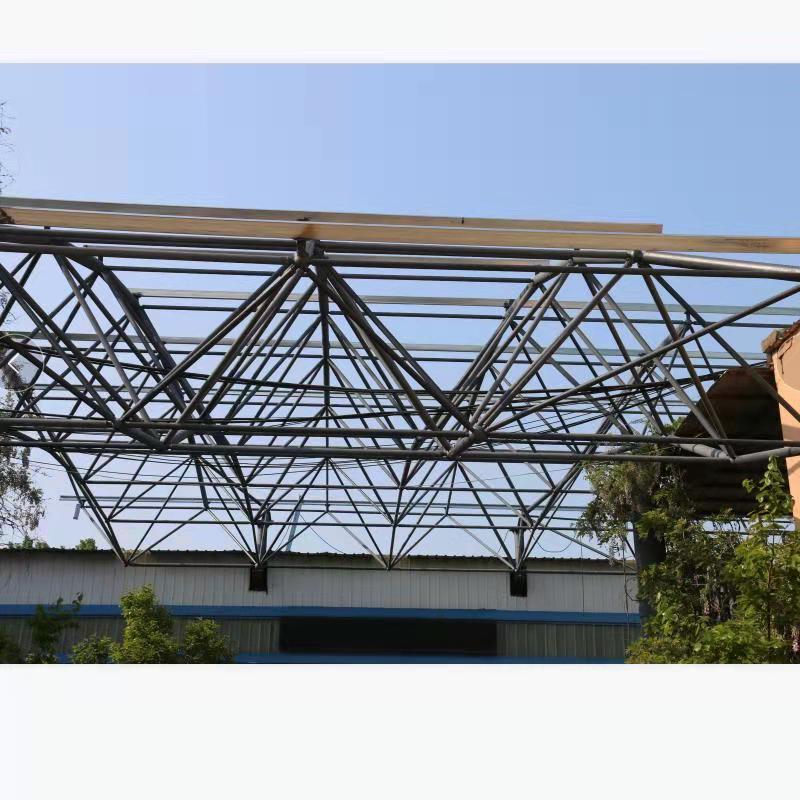

这类网架的基本单元是倒置的三角锥体。锥底的正角形的三边为网架上弦杆,其棱为网架的腹杆。随着三角锥单元体布置的不同,上下弦网格可为正三角形或六边形,从而构成不同的三角锥网架。

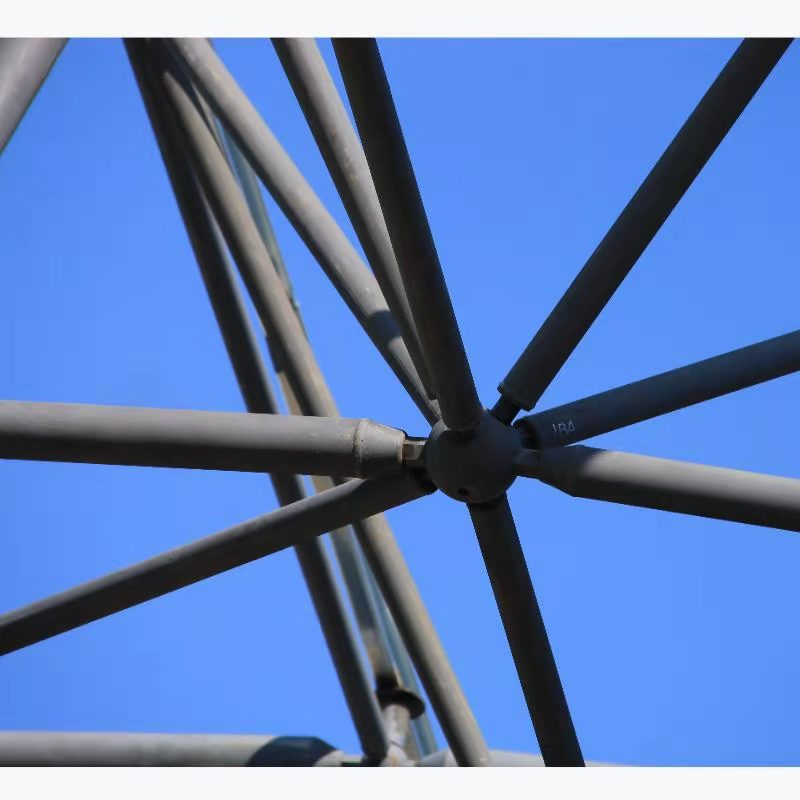

(1)三角锥网架:三角锥网架上下弦平面均为三角形网格,下弦三角形网格的顶点对着上弦三角形网格的形心。三角锥网架受力均匀,整体抗扭、抗弯刚度好;节点构造复杂,上下弦节点交汇杆件数均为9根,适用于建筑平面为三角形、六边形和圆形的情况。
上海徐汇区工人俱乐部剧场(六边形,外接圆直径24m) 采用了这种网架结构形式。
(2)抽空三角锥网架:抽空三角锥网架是在三角锥网架的基础上,抽去部分三角锥单元的腹杆和下弦而形成的。当下弦由三角形和六边形网格组成时,称为抽空三角锥网架I型;当下弦全为六边形网格时,称为抽空三角锥网架I型。这种网架减少了杆件数量,用钢量省,空间刚度也较三角锥网架小。上弦网格较密, 便于铺设屋面板,下弦网格较疏,以节省钢材。抽空三角锥网架适用于荷载较小、跨度较小的三角形、六边形和圆形平面的建筑。
天津塘沽车站候车室(D=47. 18m,周边支承)较早采用了这种网架结构形式。
(3)蜂窝形三角锥网架:蜂窝形三角锥网架由一系列三角锥组成。上弦平面为正三角形和正六边形网格,下弦平面为正六边形网格,腹杆与下弦杆在同一垂直平面内。上弦杆短、下弦杆长,受力合理,每个节点只汇交6根杆件,是常用网架中杆件数和节点数最少的一种。但是,上弦平面的六边形网格增加了屋面板布置与屋面找坡的困难。蜂窝形三角锥网架适用于中、小跨度周边支承的情况,可用于六边形、圆形或矩形平面。
天津石化住宅区影剧院(44. 4mX 8. 45m)和开滦林西矿会议室(14.4m× 203.79m)较早采用了这种网架结构形式。
