网架螺栓球节点

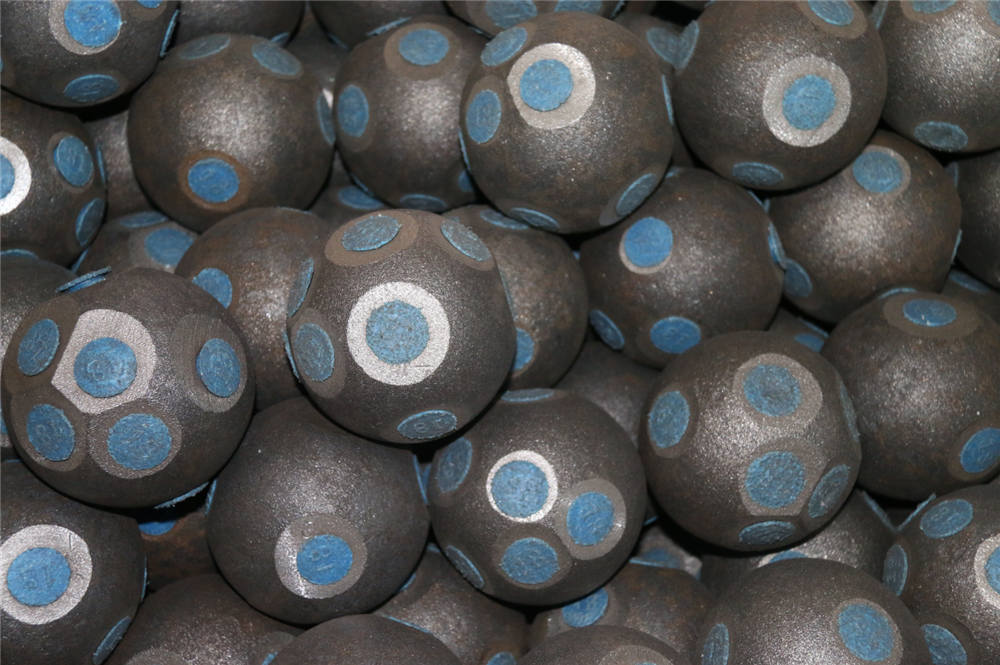

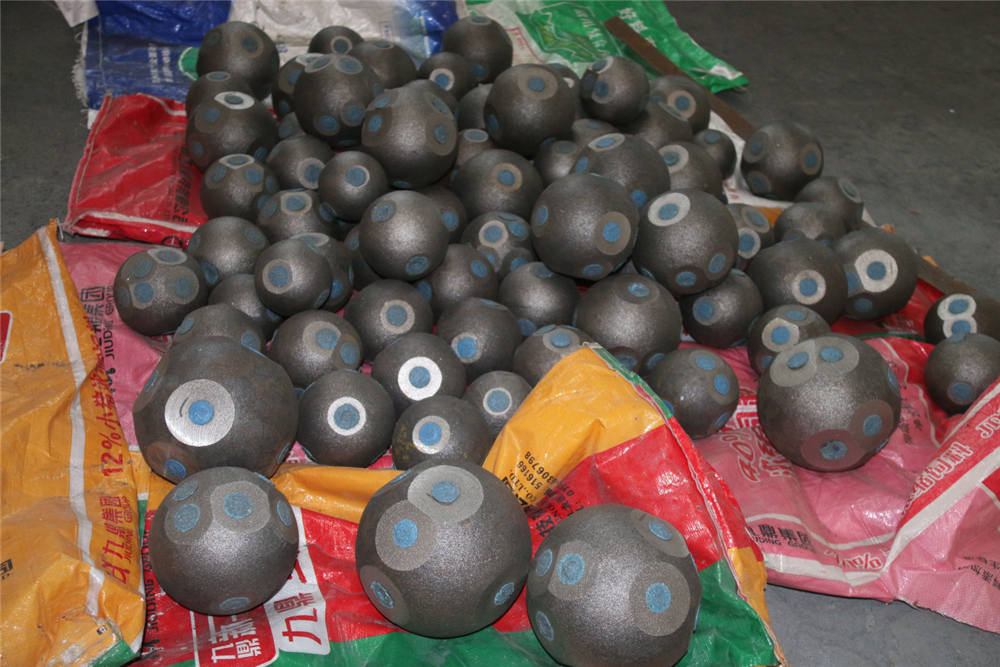

螺栓球节点是通过螺栓将圆钢管杆件和钢球连接起来的一种节点形式这种节点对空间汇交的圆钢管杆件适应性强，杆件连接不会产生偏心，没有现场焊接作业，运输、安装方便。

螺栓球节点毛坯不圆度的允许制作误差为2mm，螺栓按3级精度加工，其检验标准按GB/T1228-2006-~GB/T1231-2006规定执行。

螺栓球般由钢球、高强度螺栓、紧固螺钉(或销子)、套简和锥头或封板等零件组成，适合于连接圆钢管杆件。这些零件多由高强度钢材制成。

螺栓球节点的材料在选用时考虑以下因素：螺栓球节点上沿各汇交杆件的轴向端部设有相应螺孔，当分别拧人杆件中的高强度螺栓后即形成网架整体。钢球的硬度可略低于蜾栓的硬度，材料强度也较螺栓低，因而球体原坯材料选用45号钢，且不进行热处理，可以满足设计要求，并便于加工制作。球体原坯宜采用锻造成型。锥头或封板是圆钢管杆件通过高强度螺栓与钢球连接的过渡零件，它与钢管焊接成一体，因此其钢号宜与钢管一致，以方便施焊。套简主要传递压力，因此对于与较小直径高强度螺栓(≤M33)相应的套筒，可选取Q235钢。对于与较大直径高强度螺栓(≥M36)相应的套筒，为避免由于套筒承压面积的增大而加大钢球直径，宜选用Q345钢或45号钢。高强度螺栓的钢材应保证其抗拉强度、屈服强度与淬透性能满足设计要求。结合目前国内钢材的供应情况和实际使用效果，推荐采用40Cr钢、35CrMn钢，同时考虑到厂家使用习惯，对于M12~ M24的高强度螺栓还可采用20MnTiB钢，M27 ~ M36的高强度螺栓还可采用35VB钢。紧固螺钉也宜选用高强度钢材，以免拧紧高强度螺栓时被剪断。

螺栓球节点的优点是节点小，重量轻，节点用钢量约占网架用钢量的10%，可用于任何形式的网架，特别适用于四角锥或三角锥体系的网架。这种节点安装极为方便，可拆卸，安装质量易得到保证，还可以根据网架具体情况采用散装、分条拼装和整体拼装等安装方法。螺栓球节点的缺点是，球体加工复杂，零部件多，加工精度高，价格贵，所需钢号不一，工序复杂。
